? ? ? ? ?拍門,它是一種依靠自重以及拍門內外壓力差,自動實現開啟和關閉,以達到溢流和止回作的閥門裝置,屬鴨嘴閥、止回閥或單向閥類。根據出水口的形狀可分為圓形拍門和方形拍門;可根據出水口大小形狀設計生產;可分別為空心浮板式拍門和平板式拍門,根據連接形式可分為法蘭連接、手糊對接、套接,混凝土澆灌、手糊對接、套接;根據結構形式可分為空心浮板式、泵用、平板式??趶揭?guī)格:方形300-3000mm ,圓形DN200-2600mm。工作介質:帶酸堿性的工業、生活污水、海水等工作溫度:60度以下,根據使用要求,最高可設計成耐溫100度的拍門工作壓力:常壓至0.25MPa 密封圈形式:唇形密封,空心圓管密封拍門蓋開角:>60度巴氏硬度:30-40 比重:1.8-1.9 使用壽命:大于10年。適用于管道、污水處理,江河岸邊排水管出品處的一種單向閥,它具有自動開啟、閉合的功能;止水、防回流性能好;復合材料拍門耐腐蝕強,便于安裝管理,復合材料重量輕,耐腐蝕,抗老化;無再回收利用價值的效果,有效防盜;增大開啟角,大大降低拍門的啟閉力;力學性能優越,可設計性強,運行可靠。復合材料拍門出水可為圓形或矩形,結構嚴密,工作可靠,無須人力操作,可用法蘭連接,亦可與預埋件連接固定。
? ? ? ? ?拍門——主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、鑄鐵、型鋼、復合材料(玻璃鋼)等多種材料。是安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門節能式雙開門/雙開門,節能型等型號。
特點
拍門相對傳統的閘門有以下幾點優勢:
1.更具節能性(如開關門無需人工施加外力)
2.使用壽命長(機械結構簡單,維護方便)
3.方便使用(開關無需人人工操作)

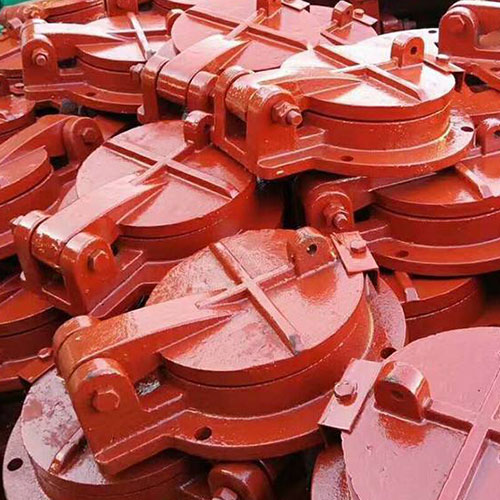

鑄鐵結構與工作原理
? ? ? ? 鑄鐵拍門結構與工作原理:由閥座、閥板、密土封圈、鉸鏈四部分構成。僅用于單向水流的圓形和方形出水口,結構嚴密,工作可靠,無需人力操作啟閉力來自水源壓力,當拍門內的水壓大于拍門外側壓力則開啟;反之則關閉。
拍門性能:
公稱壓力:0.1MPa-1.0MPa
適用介質:水,河水,江水,海水,生活,工業污水
適用溫度:≦50℃
適用范圍:適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。
產品規格和類別:拍門規格分圓形拍門和方形拍門兩種,可根據出水口大小形狀設計生產;拍門類別可分別為空心浮板式拍門和平板式拍門。
拍門安裝:拍門安裝可采用以下方式:法蘭連接,混凝土澆筑。拍門中心與流道中心允許偏差不應大于3.0 mm,拍門四周應留有400 mm的安裝空間,拍門出口下方做成1:5的斜坡。
拍門安裝的配件:螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼;密封件采用橡膠或橡膠墊片。
鑄鐵拍門的用與養
? ? ? ? ? 鑄鐵拍門的螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼,密封件采用橡膠或橡膠墊片。鑄鐵拍門的公稱壓力為0.1MPa-1.0MPa,適用溫度≦50℃。鑄鐵拍門中心與流道中心允許偏差不應大于3.0 mm;四周應留有400 mm的安裝空間,拍門出口下方做成1:5的斜坡。鑄鐵拍門安裝可采用法蘭連接和混凝土澆筑。鑄鐵拍門適用于水利系統、市政污水、城市防洪排澇、污水處理廠、自來水廠等。
一、產品用途:ZPM鑄鐵拍門,主要用于給排水和污水處理工程的各種管道和水渠道,用于溢流或止回介質,也可用作各種豎井井蓋。
二、產品特點及工作原理:
特點
1、CM型拍門為硬止水密封,經濟耐用,若采用玻璃鋼制造,無形中可防盜。
2、PM型為橡膠軟止水密封,效果好,耐沖擊。
?3、FPM型門體在水中比重稍大于水,開啟水頭極?。ㄖ亓Φ窒蠹s0.06m水頭).
4、安裝形式多為法蘭結構,安裝方便。
5、節省電能、人力、水處理費等。
鑄鐵拍門系由閥體、閥蓋及鉸鏈構件組成,其啟閉力來自水源壓力,不需人工操作。該拍門內的水壓大于拍門外側壓力,則開啟;反之則關閉,以達到溢流和止回的作用。
三、鑄鐵拍門主要性能參數:
公稱壓力:0.1MPa
適用介質:水、河水、污水、海水
適用溫度:≤50℃ ?主要零部件材質:灰鑄鐵
